En komplett guide til Renromsutstyr : Hvordan hver enhet bidrar til forurensningskontroll

Et renrom er ikke bare definert av dets vegger, tak og gulv – det kontrollerte miljøet vedlikeholdes aktivt av en pakke med spesialisert utstyr som kontrollerer innføringen av personell, materialer og varer i den rene sonen, styrer luftkvaliteten i hele det okkuperte rommet og gir lokaliserte ultrarene miljøer for de mest sensitive operasjonene. Forstå funksjonen og utvalgskriteriene for hver kategori av renromsutstyr er avgjørende for å designe et forurensningskontrollsystem som på en pålitelig måte oppfyller målrenshetsklassifiseringen.

Air Shower Systems: Den første linjen med personell dekontaminering

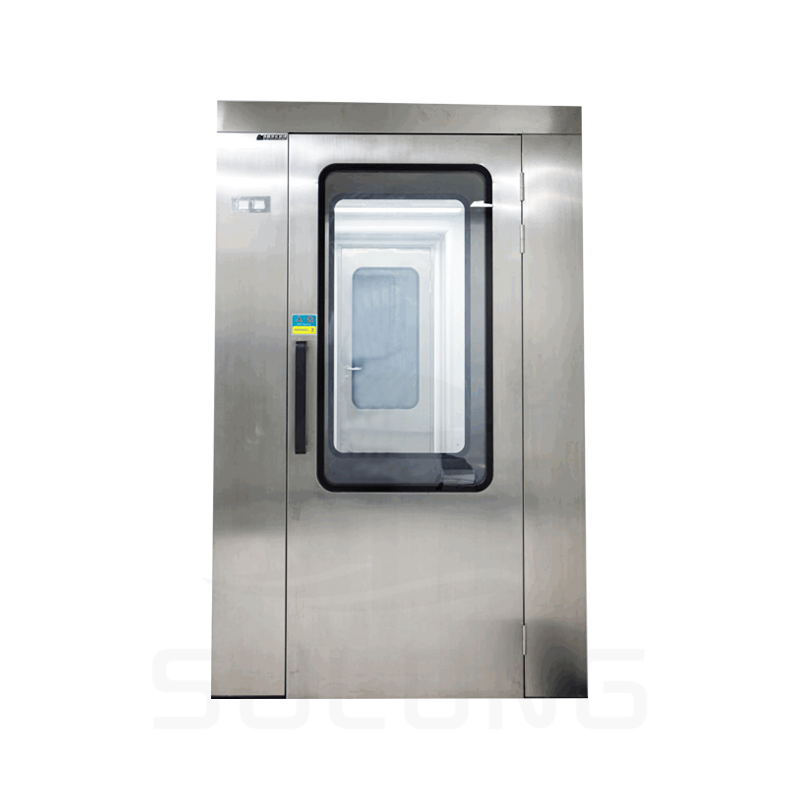

Luftdusjer er inngangspunktet til de fleste renrom over ISO klasse 7, og fungerer som dekontamineringsluftsluser som fjerner overflatepartikler fra personell før de går inn i den kontrollerte sonen. Driftsprinsippet innebærer å utsette personen som kommer inn for høyhastighetsstråler av HEPA-filtrert luft - typisk med hastigheter på 20–25 m/s - fra flere dysearrayer rundt dusjkammeret. Den turbulente luftstrømmen fjerner partikler fra klær, hår og hudoverflater, hvoretter den partikkelfylte luften trekkes ut gjennom returgitter på gulvnivå til resirkulasjonssystemet.

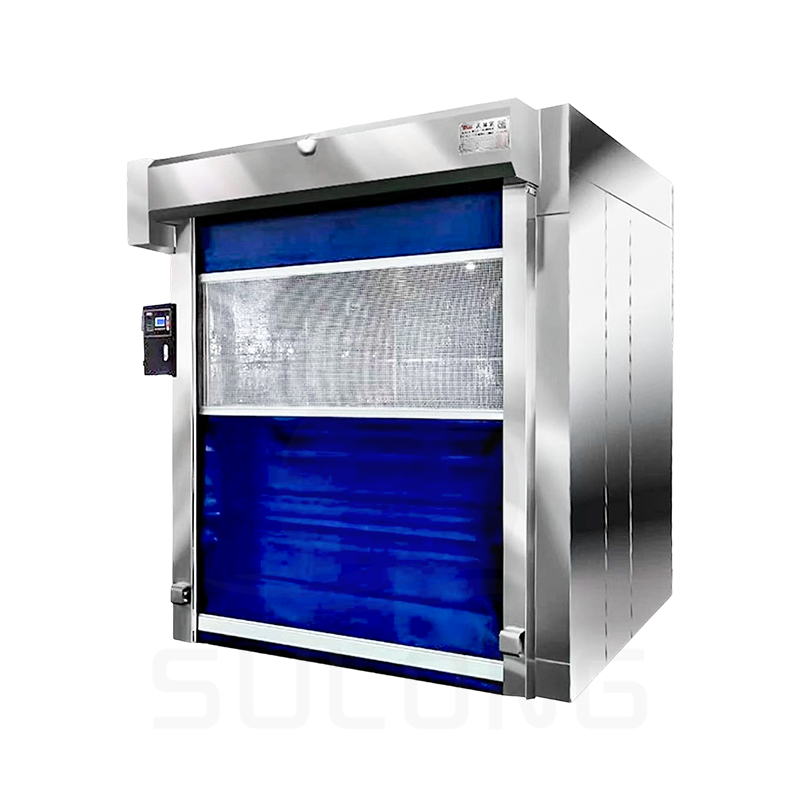

Luftdusjdesignvariabler som påvirker dekontamineringseffektiviteten inkluderer dysehastighet og dekningsmønster, dusjsyklusvarighet (vanligvis 15–30 sekunder), renhetsklassifiseringen av lufttilførselen og låselogikken som styrer dørsekvensen. Riktig spesifiserte og validerte luftdusjer kan oppnå partikkelfjerningseffektivitet som overstiger 90 % for partikler over 0,5 μm på standard renromsplaggoverflater. Lasteluftdusjer følger samme driftsprinsipp, men er skalert og konfigurert for å romme traller, vogner og materialhåndteringsutstyr, og gir en tilsvarende dekontamineringsfunksjon for varer som kommer inn i renrommet.

Pass-Through Windows og overføringsbokser: Forurensningsfri materialoverføring

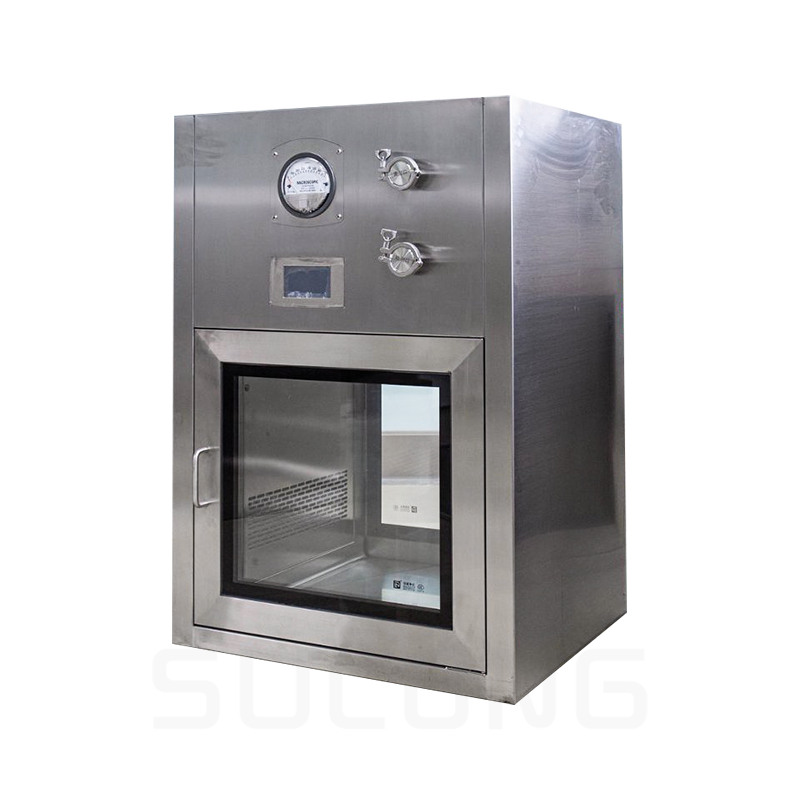

Hver gang en dør mellom et renrom og en lavere klassifisert korridor eller tilstøtende rom åpnes, oppstår det en trykkforskjellsforstyrrelse som kan drive forurenset luft inn i den rene sonen. Gjennomgangsvinduer og overføringsbokser eliminerer denne risikoen ved å tilby et helt lukket overføringskammer med låste dører - bare én dør kan være åpen til enhver tid, og opprettholder integriteten av positivt trykkdifferensial. Noen gjennomgangsbokser er utstyrt med UV-steriliseringslamper som aktiveres under overføringssyklusen, og gir et ekstra overflatedekontamineringstrinn for gjenstander som kommer inn i sterile eller aseptiske produksjonssoner.

Utformingen av gjennomgangsbokser for steril farmasøytisk produksjon må være i samsvar med GMP Annex 1-kravene (for EU-farmasøytiske produsenter) eller tilsvarende FDA-veiledning, som spesifiserer overflatematerialer, pakningsintegritet og låsende dørmekanismer som forhindrer samtidig åpning.

Viftefilterenheter: Kjernen i renromsluftstyring

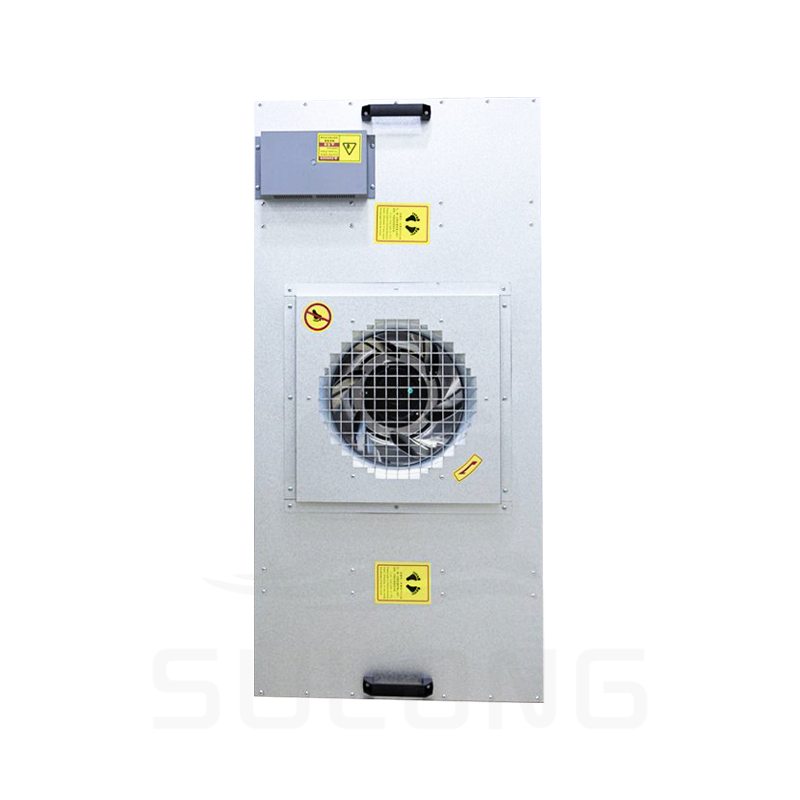

Viftefilterenheter (FFUer) er selvstendige luftresirkuleringsenheter som består av en sentrifugalvifte, motor og HEPA- eller ULPA-filterenhet i et enkelt modulært hus. Installert i rutenett over taket i et renrom, trekker FFU-er resirkulert romluft gjennom HEPA-filteret og returnerer det til det okkuperte rommet som en nedadgående laminær eller kvasi-laminær luftstrøm. Den distribuerte naturen til FFU-arrays gjør at renromsoperatører kan justere luftskiftehastigheter og filtreringsdekning ved å modifisere antall, avstand og hastighet til FFU-er over taknettet – noe som gir en grad av operasjonell fleksibilitet som ikke er tilgjengelig med sentraliserte luftbehandlingssystemer.

FFU-valg innebærer å spesifisere filterklassifisering (H13 eller H14 for HEPA, U15 eller U16 for ULPA), motortype (AC eller energieffektiv EC børsteløs), luftstrømsvolum per enhet og støynivåer som er passende for arbeidsmiljøet. For halvleder- og flatpanelskjermer der ionisk forurensning fra motorbørstesystemer må elimineres, er EC-motor-FFUer med forseglede lagersammenstillinger standardspesifikasjoner.

Viftefilterenheter: Kjernen i renromsluftstyring

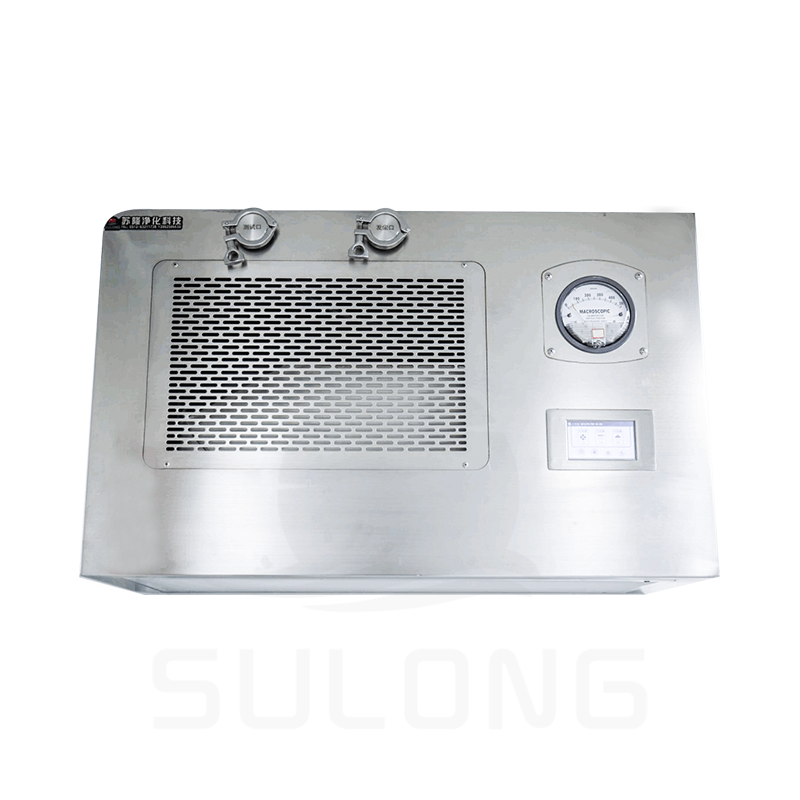

Laminar flow hetter gir en lokalisert ISO klasse 5 arbeidssone i et større renrom med lavere klassifisering, noe som gjør det mulig å utføre sensitive operasjoner som prøvepreparering, komponentmontering eller mikrobiologisk arbeid med ultra-ren lufttilførsel rett over arbeidsflaten. Vertikale hetter med nedstrøm er standard for de fleste farmasøytiske og laboratorieapplikasjoner, ettersom det nedadgående luftstrømmønsteret minimerer krysskontaminering mellom tilstøtende arbeidssoner.

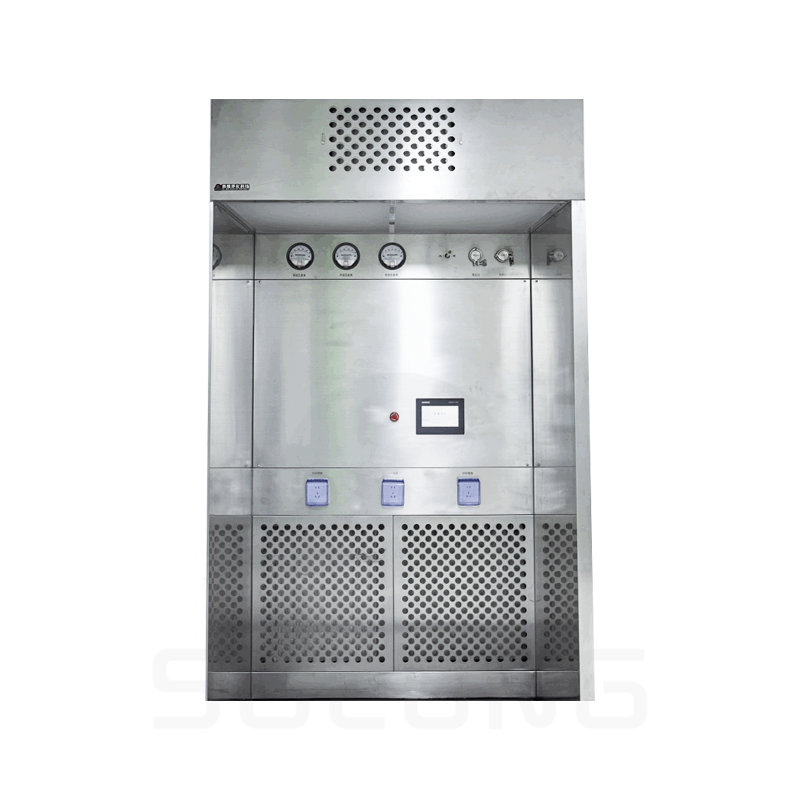

Negativt trykk-veiekabiner har en spesialisert funksjon innen farmasøytisk råvarehåndtering: de gir et partikkelfritt miljø for veiing av potensielt farlige legemiddelstoffer, samtidig som de beskytter det omkringliggende rommet og personell mot pulveraerosoler som genereres under veieoperasjonen. Kombinasjonen av HEPA-filtrert tilluft og undertrykksavtrekk gjennom et sekundært HEPA-filter skaper et beskyttet kabinett som oppfyller både forurensningskontroll og personellsikkerhetsmålene samtidig.
